Descrizione

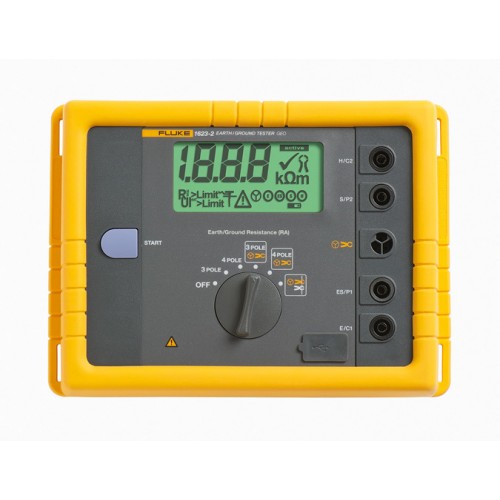

Il tester di terra GEO Fluke 1623-2 offre funzioni di memorizzazione dati e di download tramite porta USB. Accessori di prim’ordine che consentono di semplificare e accelerare la durata dei test.
- Test di resistenza dell’anello di terra con il metodo della caduta di potenziale tripolare e quadripolare
- Test di resistività del terreno quadripolare
- Test selettivo della barra di messa a terra con 1 pinza
- Test della barra di messa a terra senza picchetti con 2 pinze
- Certificato IP56 per l’uso all’aperto
- Custodia robusta per il trasporto
- Memorizzazione e trasferimento dei dati su memoria USB
Il tester è inoltre facile da utilizzare. Per ciascun test, il tester indica all’utente i picchetti o le pinze da collegare mentre il grande selettore rotativo può essere utilizzato anche indossando i guanti.
Caratteristiche principali
Test senza picchetti
Il tester di terra Fluke 1623-2 è in grado di misurare le resistenze degli anelli di terra utilizzando solo le pinze. Questo metodo prevede l’uso di due pinze intorno alla barra di messa a terra, entrambe collegate al tester. Non è previsto l’uso di picchetti di terra. Da una pinza viene indotta una tensione fissa nota mentre la corrente viene misurata mediante la seconda pinza. A questo punto, il tester determina automaticamente la resistenza della barra di messa a terra. Questo metodo di test funziona solo se già esiste un impianto di terra dell’edificio o della struttura sotto test, come avviene nella maggior parte dei casi. Se esiste solo un circuito di terra, come in molte applicazioni residenziali, il metodo senza picchetti non fornirà un valore accettabile e, pertanto, occorrerà ricorrere al metodo della caduta di potenziale.
Con il test senza picchetti non è necessario scollegare il dispersore di terra, pertanto l’impianto di terra rimane intatto durante l’esecuzione del test. Sono lontani i giorni in cui si sprecava tempo a posizionare e collegare picchetti per ogni barra di messa a terra presente nell’impianto, con un considerevole risparmio di tempo. È inoltre possibile eseguire test di terra in luoghi in cui non sono mai stati effettuati prima: all’interno di edifici, su tralicci o in qualsiasi altro luogo in cui non vi sia accesso al terreno.
Il tester più completo
Il Fluke 1623-2 è un tester unico in grado di eseguire tutti e quattro i tipi di misure di terra.
- Caduta di potenziale tripolare e quadripolare (con picchetti)
- Test di resistività del terreno quadripolare (con picchetti)
- Test selettivo (con l’uso di 1 pinza e picchetti)
- Test senza picchetti (con l’uso di 2 sole pinze)
