Descrizione
Il tester fotovoltaico multifunzione Fluke SMFT-1000/PRO con tracciamento della curva I-V permette di verificare che gli impianti fotovoltaici eroghino la potenza ottimale e funzionino in modo sicuro. L’SMFT-1000/PRO è progettato per i professionisti del settore fotovoltaico che forniscono servizi di installazione, messa in servizio e manutenzione per impianti che funzionano fino a un massimo di 1000 V DC e fornisce una soluzione completa di test degli impianti fotovoltaici conforme alle norme IEC 62446-1. Grazie al software TruTest™ di Fluke, i dati di misurazione ottenuti dai test di installazione e messa in servizio dei siti elettrosolari possono essere facilmente importati, organizzati e analizzati per creare agevolmente report senza dover portare un computer portatile sul posto. L’SMFT-1000/PRO include inoltre il software TruTest™ Advanced e il set di puntali per pinza elettrosolare MC4.
Caratteristiche principali:
– Soluzione completa di test per impianti fotovoltaici che soddisfa le norme IEC 62446-1 per i test di Categoria 1 e Categoria 2
– Il kit include il software TruTest™ Advanced per la gestione delle risorse elettrosolari e il set di puntali per pinza elettrosolare MC4
– Possibilità di confrontare i risultati della curva I-V rilevata sul posto con i dati della curva I-V del produttore
– Collegamento del misuratore di irraggiamento per misurazioni precise di irraggiamento e temperatura in tempo reale

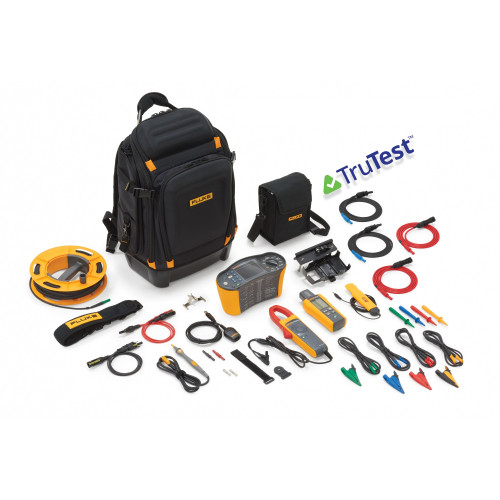

Contenuto della confezione:
- Zaino portastrumenti professionale Fluke SMFT-1000-BP
- Analizzatore fotovoltaico multifunzione SMFT-1000
- Tracolla per il trasporto
- Kit di fusibili
- Cavo adattatore da segnale ottico IRDA a segnale USB
- Adattatore per l’azzeramento
- IRR2-BT Misuratore di irraggiamento solare professionale wireless
- Sonda di temperatura esterna 80PR-IRR
- Staffa di montaggio per pannello solare
- Custodia rigida
- i100 Pinza amperometrica AC/DC da 100 A
- Set per aggancio magnetico TPAK
- TP1000 Sonda per test con pulsante di test in remoto
- TL1000 Set di puntali
- TL1000-MC4 Set di puntali
- TL1000/30M Puntali in bobina
- Set di accoppiatori
- Set di puntali per pinza elettrosolare PVLEAD3 MC4
- Software di gestione dati e generazione report TruTest™ Advanced
| Funzioni | SMFT-1000/LITE | SMFT-1000/KIT | SMFT-1000/Pro |
| Test di sicurezza rapidi (<30 secondi), AUTO e obbligatori (IEC 62446-1 Categoria 1) | ✔ | ✔ | ✔ |
| Sicurezza estesa: classificazione CAT III 1000 V (IEC 61010-2) e avviso di alta tensione | ✔ | ✔ | ✔ |
| Interfaccia utente intuitiva | ✔ | ✔ | ✔ |
| Set di puntali (incl. 2x set con connettori MC4) | ✔ | ✔ | ✔ |
| Database solare Fluke TruTest™ | ✔ | ✔ | ✔ |
| Test delle prestazioni del sistema (IEC 62446-1 Categoria 2): Tracciamento della curva I-V | – | ✔ | ✔ |
| Irraggiamento, temperatura, inclinazione, bussola | – | ✔ | ✔ |
| Accessori avanzati (puntale da 30m su bobina, pinza amperometrica, sonda di prova con pulsante di prova remoto, cavo adattatore da ottica a USB, ecc.) | – | ✔ | ✔ |
| Test funzionali, compresa l’efficienza dell’inverter | – | ✔ | ✔ |
| Analisi del software con TruTest | – | – | ✔ |
| Piano Fluke Premium Care | – | – | – |
Ideato per i professionisti del settore fotovoltaico, il kit di strumenti elettrosolari SMFT-1000 fornisce una soluzione completa per i test di installazione, messa in servizio, ispezione e manutenzione degli impianti fotovoltaici conforme alle norme IEC 62446-1. Grazie al software TruTest™ di Fluke, i dati di misurazione ottenuti dai test di installazione e messa in servizio dei siti elettrosolari possono essere facilmente importati, organizzati e analizzati per creare agevolmente report senza necessità di disporre di un computer portatile sul posto.
Categoria 1 – IEC 62446-1 Test di sicurezza a sequenza completa
- Resistenza della messa a terra di protezione (Rpe)
- Tensione a circuito aperto (Voc)
- Corrente di cortocircuito (Isc)
- Resistenza di isolamento (Rins)
- Polarità
Categoria 2 – IEC 62446-1 Test delle prestazioni dell’impianto
Durante la lettura della curva I-V sul campo, l’SMFT-1000 visualizza la curva man mano che viene caricata nei dati di test, confrontandola con le specifiche del modulo definite dal produttore. Ciò permette di verificare immediatamente le misurazioni senza l’uso di un computer portatile o di un tablet. Possibilità di eseguire il test della curva I-V sulle nuove installazioni per accertare che funzionino secondo le specifiche del sito o per verificare se i moduli o le stringhe esistenti funzionano ai livelli di prestazioni previsti.
- Tracciamento della curva I-V e analisi software con TruTest
- Irraggiamento, temperatura, inclinazione, direzione cardinale
Misuratore di irraggiamento wireless
Per eseguire misurazioni precise della curva I-V sono necessari i dati di irraggiamento e temperatura in tempo reale. Il kit di strumenti elettrosolari SMFT-1000 include il misuratore di irraggiamento IRR2-BT che si collega in modalità wireless all’SMFT-1000 per comunicare i dati in tempo reale, fornendo le misurazioni della curva I-V più accurate possibile. Se la connessione wireless viene interrotta per qualsiasi motivo, l’IRR2-BT continua a registrare i dati per un massimo di 17 ore, dati che possono essere successivamente abbinati ai test eseguiti con l’SMFT-1000.
Software elettrosolare TruTest™ Advanced: Dedica meno tempo all’elaborazione dei risultati dei test e alla compilazione dei report
Soddisfa tutte le tue esigenze di certificazione e documentazione grazie al software TruTest™, veloce e affidabile. TruTest™ integra la gestione delle risorse elettrosolari, la memorizzazione dei dati e la creazione dei report in un’unica piattaforma. Sia che si analizzi l’efficienza dei pannelli tramite le curve I-V o che si sottoponga a test la sicurezza dell’impianto tramite il regime di test di Categoria 1 in conformità alla norma IEC 62446-1, una corretta gestione dei dati è cruciale per produrre report di facile comprensione per i clienti. Il software TruTest™ permette di importare rapidamente e facilmente i risultati delle misurazioni direttamente dal tester multifunzione elettrosolare nel computer, organizzare e analizzare i dati, confrontare i dati delle singole risorse con le misurazioni precedenti importate e fornire un report per il cliente completo e visivo.
- Possibilità di gestire facilmente i dati di misurazione dei test di installazione e messa in servizio di siti solari
- Possibilità di creare rapidamente ispezioni e report conformi alla norma IEC 62446-1 e ad altre direttive
- Analisi della curva I-V con semplici visualizzazioni pass/fail; possibilità di vedere le variazioni della curva I-V tra molteplici visite presso il sito
- Possibilità di confrontare i dati del sito con quelli precedenti per vedere le variazioni nel corso del tempo
