Descrizione

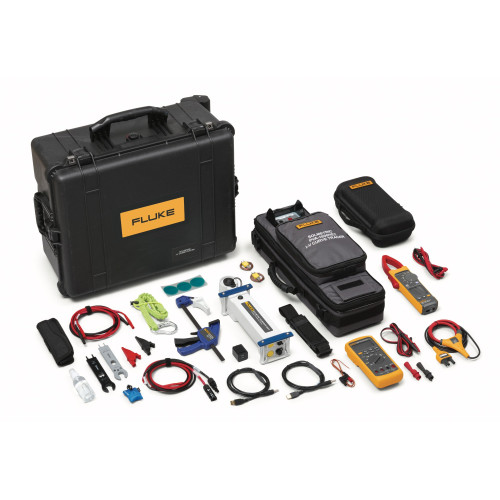

Questo kit completo di strumenti include il tracciatore di curve I-V Fluke Solmetric PVA-1500HE2, la pinza amperometrica per connettori FV Fluke 393 FC e il multimetro digitale Fluke 87V, offrendo una soluzione completa per la diagnostica e la manutenzione degli impianti solari.
Fluke PVA-1500HE2 offre una serie di funzionalità avanzate, incluso il tracciamento della curva IV ad alta produttività, che fornisce dati sulle prestazioni rapidi e dettagliati. L’interfaccia utente intuitiva consente una facile navigazione e l’analisi in tempo reale, consentendo l’identificazione immediata di potenziali problemi. La pinza amperometrica 393 FC per connettori FV consente la misurazione precisa della corrente e della tensione DC, facilitando il test delle prestazioni e la risoluzione dei problemi di pannelli solari e inverter. Inoltre, il multimetro digitale da 87 V garantisce misurazioni affidabili di tensione AC/DC, corrente, resistenza e capacità, essenziali per verificare l’integrità del sistema e diagnosticare guasti elettrici. Dalla messa in servizio e risoluzione dei problemi alle ispezioni di routine e all’ottimizzazione delle prestazioni, questo kit di strumenti consente ai professionisti del settore solare di garantire l’efficienza e l’affidabilità degli impianti solari in tutta semplicità.
Caratteristiche principali:
- Misura e visualizza le curve I-V fino a 1500V e 30A, anche su moduli ad alta efficienza
- L’avanzato modello fotovoltaico integrato fornisce un controllo immediato delle prestazioni del pannello
- Interfacce wireless per una configurazione più rapida, un ambiente di lavoro più sicuro e libertà di movimento durante la risoluzione dei problemi relativi agli impianti fotovoltaici
- Permette di automatizzare la gestione dei dati, l’analisi e la generazione di rapporti
- Convalida la tensione e la corrente dai singoli pannelli o da una serie di pannelli in un array fotovoltaico
Contenuto della confezione:
PVA-1500HE2:
1 x Unità PVA-1500 V
1 x SolSensor e pinza
1 x Coppia di puntali a coccodrillo
1 x Strumento di scollegamento MC4
1 x Caricatori
2 x Termocoppie e dischi adesivi
1 x Materiali per la pulizia del sensore
1 x Custodia per il trasporto
Disponibili per il download gratuito: Applicazione PVA e strumento di analisi dei dati
393 FC:
1 x Multimetro a pinza 393 FC CAT III 1500 V TRMS
1 x Coppia di puntali, classificati CAT III 1500 V, connettori maschio ad angolo retto, con cappucci di sicurezza
1 x Sonda di corrente flessibile iFlex da 18 pollici
1 x Cinghia con aggancio magnetico (TPAK)
1 x Custodia per il trasporto versione lusso
87 V:
1 x Multimetro Fluke 87-5
1 x Coppia di puntali TL175 (TL175 Eur)
1 x Pinzette a coccodrillo (AC175)
1 x Guscio protettivo con cavalletto inclinabile, scomparto per i puntali
1 x Sonda di temperatura (80BK)
1 x Batteria da 9 V (installata)
Fluke 393 FC è un multimetro a pinza con vero valore RMS CAT III 1500 V progettato per i tecnici addetti all’installazione di impianti fotovoltaici e i professionisti della manutenzione che lavorano in ambienti in DC ad alta tensione. I test elettrici e la ricerca guasti di impianti solari con 393 FC includono:
– Misurazione di tensione e corrente
– Conduzione di test di continuità e resistenza
– Esecuzione di test di efficienza dell’inverter
– Diagnosi di problemi come cortocircuiti
– Interventi di manutenzione preventiva per identificare e affrontare tempestivamente i potenziali problemi
Fluke 87-5 è un multimetro industriale da 87V ed è la soluzione perfetta per la ricerca dei guasti elettrici di inverter, combiner box e sistemi di accumulo a batterie elettrosolari. I test elettrici e la ricerca guasti di impianti solari con 87V includono:
– Misurazione di tensione e corrente
– Identificazione di problemi con connessioni e componenti con test di continuità e resistenza
– Identificazione dei diodi difettosi che influiscono sulle prestazioni del sistema
– Test dei condensatori negli inverter e nelle apparecchiature di alimentazione
– Monitoraggio delle temperature dei componenti per la sicurezza
– Diagnosi di problemi come cortocircuiti
– Interventi di manutenzione preventiva per identificare e affrontare tempestivamente i potenziali problemi
Misura le prestazioni del tuo impianto fotovoltaico
Il PVA-1500HE2 è un kit tracciacurve I-V all’avanguardia progettato per misurare le prestazioni degli impianti fotovoltaici. Grazie a questa apparecchiatura di test ad alta precisione, è possibile valutare in modo affidabile lo stato e le prestazioni degli array e dei moduli fotovoltaici, prendendo decisioni informate per migliorarne la resa e la durata.
Il kit PVA-1500HE2 offre una serie di funzioni avanzate, tra cui tracciamento della curva I-V ad alta velocità, fornendo dati sulle prestazioni rapidi e dettagliati. L’intuitiva interfaccia utente consente una facile navigazione e analisi in tempo reale, permettendo l’identificazione immediata di potenziali problemi. Individuando tempestivamente i problemi, è possibile massimizzare la produzione di energia solare e ridurre al minimo i tempi di inattività.
Misurazioni complete e analisi efficienti
Per la messa in servizio, il funzionamento, la manutenzione e la ricerca guasti degli array fotovoltaici, il test della curva I-V rappresenta il metodo di misurazione delle prestazioni dei moduli fotovoltaici più completo. L’analisi rapida dei dati delle curve aiuta a rilevare i valori anomali e i dati memorizzati fungono da riferimento perfuture indagini sulle prestazioni.
Tracciamento curve I-V preciso
L’unità PVA misura la curva I-V (relazione tra corrente e tensione) di una stringa o di un modulo fotovoltaico utilizzando un carico capacitativo. La misurazione viene generalmente eseguita a livello di stringa tramite collegamento diretto alla stringa o su un combiner box utilizzando i fusibili per selezionare la stringa da testare. Il numero di punti della curva I-V è selezionabile a 100 o 500. Inoltre, il kit PVA genera la curva P-V (relazione tra potenza e tensione), Isc, Voc, Imp, Vmp, Pmax, fattore di riempimento e fattore prestazionale (il rapporto tra potenza massima misurata e potenza massima prevista).
Interfaccia intuitiva
Con un tablet o un computer portatile (solo Windows) come interfaccia utente, è possibile eseguire più test all’ora e visualizzare i dati in più formati di facile lettura. Salva le misurazioni toccando la struttura dell’array personalizzata o in corrispondenza della diramazione che stai misurando. Il software calcola automaticamente la curva I-V prevista e visualizza il fattore prestazionale.
Funzionalità avanzate di test fotovoltaico ad alta efficienza
Misurazione accurata di moduli ad alta efficienza fino a 30 A: I moduli ad alta efficienza (efficienza del modulo >19% ) possiedono un’elevata capacità, il che rappresenta un problema per alcuni tracciacurve I-V che potrebbero non essere in grado di misurarli.
PVA-1500HE2 è progettato esclusivamente per misurare tutti i tipi di stringhe, anche quelli con moduli ad alta efficienza, fino a 30 A.
Prestazioni rapide in ambienti ad alta temperatura: PVA-1500HE2 funziona con un ritardo da sweep a sweep di 9 secondi (con Voc < 1350 V). Ciò significa una capacità di misurazione di 3,5 MW in un’ora, anche in presenza di temperature elevate in cui i tracciacurve standard spesso non funzionano correttamente a causa del surriscaldamento.
Sensore di riferimento fotovoltaico wireless SolSensor™
SolSensor™ fornisce al modello fotovoltaico i dati relativi all’irraggiamento, alla temperatura dei moduli e all’inclinazione dell’array. Il modello utilizza queste informazioni per prevedere la forma della curva I-V in queste condizioni operative e per convertire la curva misurata in condizioni di test standard. SolSensor™ si aggancia al telaio del modulo, orientando automaticamente il sensore di irraggiamento sul piano dell’array.
La risposta spettrale del sensore a fotodiodi di silicio di SolSensor™ viene corretta a seconda della tecnologia del pannello fotovoltaico sottoposto a test. Sono previsti fattori speciali per le celle multicristalline e monocristalline, nonché per il tellururo di cadmio (CdTe) e altre tecnologie a film sottile. Il sensore è di tipo a temperatura compensata e la risposta angolare di ciascuna unità è calibrata per la rotazione e l’elevazione. Di conseguenza, SolSensor™ è preciso su un’ampia gamma di tecnologie, condizioni del cielo e angoli del sole, consentendo misurazioni della curva I-V all’inizio e alla fine della giornata.
SolSensor™ fornisce due ingressi esterni per termocoppia per la misurazione della temperatura sul lato posteriore del modulo. La temperatura effettiva della cella può anche essere calcolata direttamente dalla curva I-V misurata in base allo standard IEC 60904-5. La funzione SmartTemp™ dell’unità PVA, facoltativamente, unisce questi due metodi per garantire la massima precisione.
L’unità PVA e SolSensor™ comunicano in modalità wireless con il PC tramite WiFi con una portata wireless di 100 m. Ciò significa assenza di cavi, configurazione rapida, possibilità di spostarsi durante la risoluzione dei problemi delle stringhe e flessibilità per misurare più combiner box con un’unica configurazione SolSensor™.
